Dimensions et spécifications du in.yj

Contactez-nous

Vous voulez-en savoir plus sur les systèmes de contrôle de la série Y de Gecko pour spas? Complétez et soumettez ce formulaire et nous vous contacterons sous peu.

450 Rue des Canetons
Québec, QC, G2E 5W6
Canada


dimensions et spécifications



dimensions du in.yj

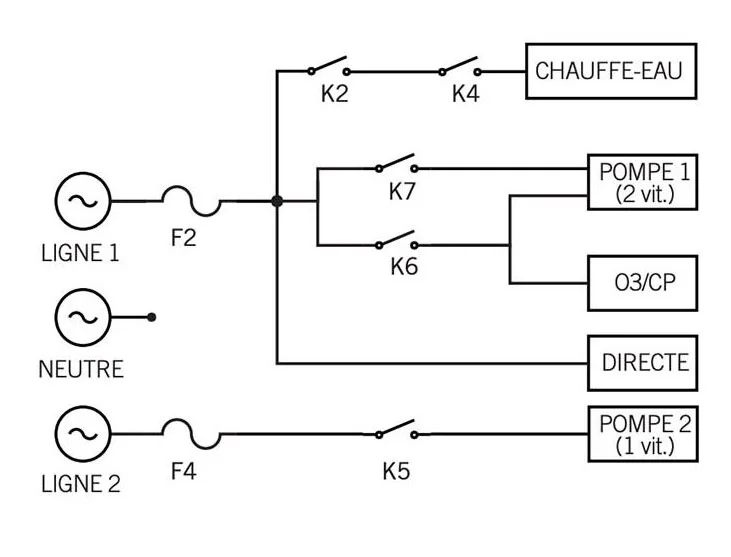

Configuration du système à deux phases

in.yj européen et international (CE/AS/NZS)
Chauffe-eau, P1 (2 vit.), O3 / CP,
Direct sur L1, P2 (1 vit.) sur L2

Configuration du système

in.yj3 Amérique du Nord


spécifications du in.yj




Modèle

  • in.yj-2-V3: 2 sorties

  • in.yj-3-V3: 3 sorties

Environnementales

  • Température de fonctionnement :
    0 °C (32 °F) à 60 °C (140 °F)

  • Température d’entreposage :
    -25 °C (-13 °F) à 85 °C (185 °F)

  • Humidité : jusqu’à 85 % HR, sans condensation

  • Niveau d'étanchéité à l'eau: IPx5 pour CE/AS/NZS & CSA Boitier # 2

Mécaniques

in.yj

  • Dimensions : (L x H x P) 307 x 187 x 95 mm
    (12,08 po x 7,38 po x 3,74 po)

  • Poids : 1,41 kg (3,1 lb)

heat.wav

  • Dimensions : (L x H x P) 497 x 125 x 100 mm
    (19,58 po x 4,94 po x 3,92 po)

  • Poids : 2,1 kg (4,65 lb)







Spécifications électriques in.yj Amérique du Nord*



Tension d’entrée (in.yj-3):

  • 120/240 V nominal (+5/-10 %), 60 Hz
    (2 lignes requises avec le neutre) 40 A Max

Tension d’entrée (in.yj-2):

  • 120/240 V nominal (+5/-10 %), 60 Hz
    (2 lignes requises avec le neutre) 32 A Max
    ou:

  • 120 V nominal seulement (+5/-10%), 60 Hz
    (ligne unique avec neutre) 16 A maximum

Caractéristiques nominales du heat.wav:

  • Tension : 120 ou 240 V, 60 Hz

  • Courant: 4 kW à 240 V, 1 kW à 120 V

  • Débit requis: minimum de 18 GPM (68,1 LPM)

Standards Amérique du Nord:

  • UL 1563

  • UL File: E182156

  • CAN/CSA C22.2 No. 218.1 -13

  • FCC part 15 (2018) subpart B

  • ICES-003 (2016)

* Certaines limitations en courant s’appliquent. Veuillez consulter votre représentant au service à la clientèle pour plus d’information.

Spécifications électriques in.yj européenne et internationale (CE/AS/NZS)*



Tension d’entrée (in.yj-3):

  • 220-240 V nominal (+5/-10%), 50/60 Hz
    (1 ligne requise avec neutre) monophasé 40 A Max. ou:

  • 220-240 V nominal avec neutre (+5/-10%), 50/60 Hz (2 lignes requises avec neutre) Système biphasé
    20 A Max. par phase

Tension d’entrée (in.yj-2):

  • 220-240 V nominal (+5/-10%), 50/60 Hz
    (1 ligne requise avec neutre) monophasé 32 A Max.

Caractéristiques nominales du heat.wav:

  • Tension : 220 - 240 V, 50/60 Hz

  • Courant: 4 kW à 220 - 240 V

  • Débit requis: minimum de 18 GPM (68,1 LPM)



Standards Européen et international (CE/AS/NZS)

  • IEC 60335-2-60:2017

  • IEC 60335-1:2010 + AMD1:2013 + AMD2:2016

  • AS/NZS 60335.2.60:2006

  • AS/NZS 60335.1:2011 + A1:2012 + A2:2014 + A3:2015

  • EN 55014-1 (2017)

  • EN 55014-2 (2015)
